Фланцевые насосы: надёжное присоединение в промышленных и тепловых системах

В инженерной практике проектирования трубопроводных систем выбор типа соединения диктуется условиями эксплуатации, где надежность и герметичность являются приоритетными параметрами. Резьбовые соединения, широко применяемые в бытовых сетях и системах низкого давления, имеют фундаментальные физические ограничения, делающие их непригодными для тяжелых промышленных условий. Первым критическим фактором является давление: при значениях свыше 16 бар (1,6 МПа) механическое напряжение в витках резьбы достигает предельных значений, что ведет к пластической деформации металла и потере герметичности, особенно при наличии гидравлических ударов. Вторым ограничением выступает температура: при нагреве среды выше 120 °C возникает эффект ползучести металла и различие коэффициентов линейного расширения между корпусом арматуры и трубопроводом, что приводит к ослаблению натяга в резьбе и образованию свищей. Кроме того, резьбовые узлы крайне чувствительны к вибрационным нагрузкам, характерным для работы насосного оборудования и компрессоров: постоянные колебания вызывают самоотвинчивание соединений, требующее применения дополнительных контрящих элементов, которые не всегда эффективны. Наконец, резьба быстро изнашивается при частых демонтажах, необходимых для регламентного обслуживания или замены узлов, что делает такой тип соединения экономически и технически нецелесообразным для систем с высоким циклом ремонтопригодности.

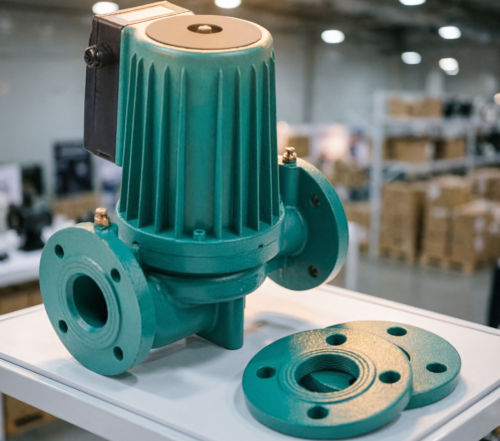

Для таких задач применяется фланцевый насос — устройство с присоединительными патрубками под болтовое соединение, обеспечивающее герметичность и механическую прочность. В данной конструкции нагрузка от внутреннего давления среды воспринимается не резьбой, а массивным фланцевым диском и системой стяжных шпилек или болтов, что позволяет равномерно распределить усилия по всему периметру стыка. Герметичность достигается за счет сжатия специализированного уплотнительного элемента (прокладки) между торцевыми поверхностями фланцев с усилием, многократно превышающим давление рабочей среды. Такой подход гарантирует стабильность соединения даже при экстремальных перепадах температур от -60 °C до +450 °C и давлениях до 100 бар и выше. Унификация присоединительных размеров регламентируется строгими национальными и международными стандартами: в Российской Федерации основным документом является ГОСТ 12815, определяющий типы фланцев и их присоединительные размеры; в европейской практике доминирует система номинального давления PN (DIN/EN); в США и ряде других стран используется стандарт ANSI/ASME с классами давления (Class 150, 300, 600 и т.д.). Соблюдение этих нормативов обеспечивает полную взаимозаменяемость оборудования разных производителей и возможность создания сложных разветвленных сетей с гарантированной целостностью контура.

Конструкция фланца: типы, уплотнения, материалы

Инженерный выбор конфигурации фланцевого узла определяется комплексом взаимосвязанных факторов: рабочим давлением, температурным режимом среды, ее химической агрессивностью и требованиями к механической жесткости соединения. Базовая классификация разделяет фланцы по конструкции присоединения к трубопроводу, где наиболее распространенным решением для систем с умеренными параметрами (до PN25) являются плоские приварные фланцы. Их конструкция предполагает установку трубы заподлицо с торцом фланца и выполнение углового шва с внутренней и внешней стороны, что обеспечивает достаточную прочность при минимальном расходе металла и упрощает монтаж. Однако при переходе к высоким давлениям (свыше PN40) или работе в условиях циклических температурных нагрузок и вибраций предпочтительнее использовать воротниковые (приварные встык) фланцы. Наличие длинной цилиндрической шейки (воротника) позволяет выполнить стыковой сварной шов высокого качества, который подвергается полноценному неразрушающему контролю (рентген или ультразвук), а также снижает концентрацию напряжений в зоне перехода от трубы к фланцу, значительно повышая усталостную прочность узла. Для трубопроводов из цветных металлов или футерованных труб, где прямая приварка невозможна, применяются свободные фланцы на приварном кольце: сам фланец свободно вращается вокруг патрубка, а давление воспринимается отбортовкой трубы или приварным кольцом из совместимого материала, что исключает гальваническую коррозию и удешевляет конструкцию за счет использования менее дорогих сталей для самого фланцевого диска.

Материальное исполнение фланцев диктуется необходимостью обеспечения коррозионной стойкости и сохранения механических свойств в заданном температурном диапазоне. Для систем водоснабжения, отопления и нейтральных сред при температурах до 300 °C стандартом де-факто является углеродистая сталь марки Ст20 или аналогичная ей низколегированная сталь, обладающая хорошей свариваемостью и достаточным запасом прочности. В условиях повышенных требований к чистоте среды или при транспортировке слабоагрессивных химических растворов широко применяются фланцы из аустенитной нержавеющей стали марок AISI 304 (08Х18Н10) и AISI 316 (10Х17Н13М2), которые устойчивы к окислению и воздействию многих кислот. Для низконапорных систем канализации или дренажа, где критична стоимость и отсутствует высокое давление, допустимо использование высокопрочного чугуна с шаровидным графитом (ВЧШГ), однако его применение ограничено температурой до 150–200 °C из-за хрупкости при ударных нагрузках и резких перепадах тепла. Ключевым элементом герметизации любого фланцевого соединения является уплотнительная прокладка, материал которой подбирается строго в соответствии с параметрами среды. Для водяных и паровых систем до 250 °C традиционно используется паронит — композиционный материал на основе асбеста или безасбестовых волокон, каучука и наполнителей, способный выдерживать давление до 40 бар. При работе с агрессивными кислотами, щелочами или органическими растворителями незаменим фторопласт (PTFE), обладающий уникальной химической инертностью практически ко всем известным реагентам, но имеющий ограничения по ползучести под нагрузкой при высоких температурах. В экстремальных условиях, когда давление превышает 63 бар или температура достигает 500–600 °C, полимерные материалы неприменимы, и используются металлические уплотнения: спирально-навитые прокладки с металлической лентой и мягким наполнителем или цельнометаллические кольца овального и восьмиугольного сечения для соединений типа «шип-паз» или под кольцо (RTJ), которые обеспечивают герметичность за счет пластической деформации металла уплотнителя о твердую поверхность фланца.

Номенклатура условных проходов (DN) фланцевых соединений охватывает широкий диапазон от DN25 для ответвлений и приборных линий до DN500 и более для магистральных трубопроводов большого диаметра. С увеличением диаметра возрастает роль правильного выбора типа уплотнительной поверхности фланца: для малых диаметров часто достаточно исполнения с выступом (RF) или гладкой поверхностью (FF), тогда как для крупных диаметров и высоких давлений обязательным становится использование концентрических рисок на зеркале фланца для лучшего сцепления с прокладкой или специальных канавок под металлические кольца. Ошибочный подбор комбинации «материал фланца – тип уплотнения – конструкция» может привести к катастрофическим последствиям: коррозионному разрушению корпуса, выдавливанию прокладки при гидроударе или разгерметизации из-за потери упругости уплотнителя при перегреве. Поэтому каждый элемент фланцевого узла должен рассматриваться как часть единой системы, где геометрические параметры, физико-химические свойства материалов и условия эксплуатации находятся в строгом соответствии с расчетными данными проекта и требованиями действующих нормативных документов. Только такой системный подход гарантирует долгосрочную герметичность и безопасность эксплуатации трубопроводных систем в самых суровых промышленных условиях.

Преимущества и ограничения фланцевых насосов

Интеграция насосного оборудования в промышленные трубопроводные сети через фланцевые соединения представляет собой компромисс между массогабаритными показателями и эксплуатационной надежностью. Ключевым преимуществом данной технологии является способность обеспечивать абсолютную герметичность контура при экстремальных рабочих параметрах. В отличие от резьбовых аналогов, фланцевый узел, стянутый рассчитанным усилием болтов, способен удерживать давление среды до 25 бар, 40 бар и выше (в зависимости от класса PN), не допуская даже микроскопических утечек. Конструкция фланца создает жесткую механическую связь между корпусом насоса и трубопроводом, что делает соединение чрезвычайно устойчивым к внешним вибрационным нагрузкам, возникающим при работе двигателя, и внутренним гидравлическим ударам. Кроме того, такая схема идеально компенсирует последствия термоциклирования: при нагреве и охлаждении системы материалы расширяются и сжимаются синхронно, а упругость прокладки и запас длины шпилек предотвращают ослабление стыка, которое неизбежно произошло бы в жесткой резьбе.

Операционная гибкость является вторым важнейшим достоинством: фланцевое соединение позволяет осуществлять быстрый демонтаж насосного агрегата для проведения регламентного обслуживания, замены уплотнений или ремонта рабочей части без необходимости резки труб или применения сварочных работ на месте эксплуатации. Это критически важно для непрерывных производственных циклов, где время простоя линии напрямую влияет на экономические показатели предприятия. Полная совместимость с промышленной трубопроводной арматурой (задвижками, обратными клапанами, фильтрами), также имеющей фланцевое исполнение, позволяет создавать модульные участки любой сложности, соблюдая единую стандартизацию присоединительных размеров. Однако за эти преимущества приходится платить увеличенными габаритами и весом узла: фланцевый патрубок с комплектом крепежа занимает значительно больше места в машинном зале, чем компактная резьбовая муфта, что может стать ограничивающим фактором при проектировании стесненных помещений или мобильных установок.

Технология монтажа также накладывает повышенные требования к качеству сборки. Установка оборудования требует прецизионного выравнивания осей трубопровода и патрубков насоса: даже незначительный перекос приводит к неравномерному сжатию прокладки, возникновению изгибающих моментов на валу насоса и преждевременному выходу из строя подшипниковых узлов. Процесс монтажа трудоемок и требует использования динамометрического инструмента для затяжки болтов в строго определенной последовательности (крест-накрест) для обеспечения равномерного распределения усилия. Расход материалов на крепеж (шпильки, гайки, шайбы) и качественные прокладки также увеличивает сметную стоимость монтажных работ по сравнению с резьбовыми системами. Тем не менее, именно фланцевый насос является безальтернативным выбором там, где приоритетом выступает долгосрочная надежность, безопасность и ремонтопригодность системы, а не минимизация занимаемого пространства. В ответственных инженерных сетях цена возможной разгерметизации многократно превышает затраты на более сложный монтаж, делая фланцевое соединение экономически и технически обоснованным стандартом.

Когда фланцевое присоединение — обязательное условие

• Работа с опасными средами: При перекачке токсичных, легковоспламеняющихся или едких химических веществ, где любая утечка может привести к аварии, пожару или отравлению персонала.
• Высокие параметры давления и температуры: В системах паропроводов, нефтепродуктопроводов и гидравлических линиях с давлением свыше 16 бар и температурой выше 120 °C, где резьбовые соединения теряют герметичность.
• Крупные диаметры трубопроводов: Для насосов с условным проходом DN50 и выше, где создание герметичной резьбы технологически сложно, а крутящий момент для затяжки может повредить корпус оборудования.
• Необходимость частого обслуживания: На участках, где регламент требует регулярной разборки насоса для очистки, замены рабочих колес или торцевых уплотнений без нарушения целостности магистрального трубопровода.
• Зоны повышенной вибрации: При установке насосного оборудования на рамах с виброизоляторами или вблизи другого мощного вращающегося оборудования, где жесткость фланцевого стыка предотвращает самоотвинчивание соединений.

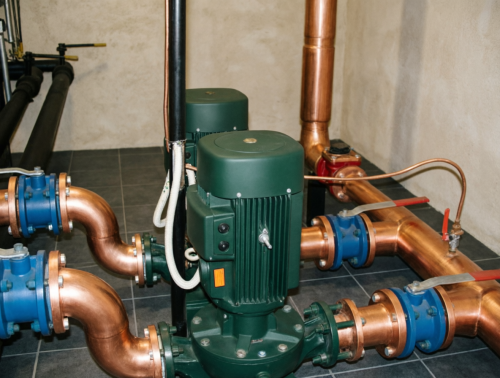

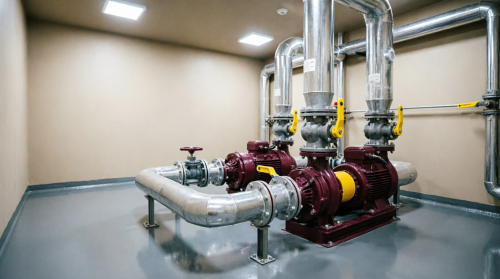

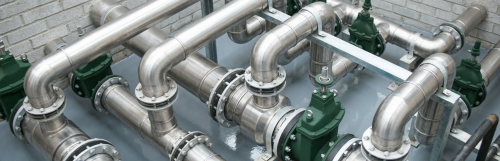

Применение в системах отопления и ГВС

Интеграция насосного оборудования с фланцевым присоединением является фундаментальным требованием для построения надежных и энергоэффективных систем теплоснабжения крупных объектов, включая центральные (ЦТП) и индивидуальные тепловые пункты (ИТП). В этих узлах циркуляционные агрегаты выполняют критическую функцию перекачки теплоносителя между подающим и обратным трубопроводами магистральных сетей, обеспечивая необходимый гидравлический напор для преодоления сопротивления разветвленных внутридомовых стояков и абонентских вводов. Использование резьбовых соединений в таких схемах недопустимо из-за высоких диаметров трубопроводов (начиная от DN50 до DN300 и выше) и значительных динамических нагрузок, возникающих при регулировании расхода трехходовыми клапанами. Фланцевая арматура позволяет создать жесткий, герметичный контур, способный выдерживать давление сетевой воды до 16 бар и температурные расширения металла при сезонных колебаниях режимов работы, гарантируя отсутствие протечек в подвальных помещениях и технических этажах зданий.

В промышленных и коммерческих котельных фланцевые насосы являются ключевым элементом схемы обвязки теплогенераторов, отвечая за принудительную циркуляцию теплоносителя через водяную рубашку котла и распределительные коллекторы. Здесь оборудование работает в наиболее напряженном температурном режиме, постоянно контактируя со средой, нагретой до 110–130 °C, а в некоторых случаях и до 150 °C при работе на перегретой воде. Конструкция фланцевого соединения корпуса насоса с трубопроводом исключает риск разгерметизации из-за термической деформации труб, так как массивные фланцы компенсируют линейное расширение за счет упругости крепежных элементов и прокладочного материала. Особое внимание уделяется системам горячего водоснабжения (ГВС), где необходимо поддержание постоянной циркуляции в кольцевых линиях для обеспечения мгновенной подачи горячей воды потребителю. В таких контурах даже кратковременная остановка циркуляции из-за утечки на соединении недопустима, так как это ведет к остыванию больших объемов воды, росту бактериологической опасности (размножение легионеллы) и нарушению санитарных норм.

Для решения перечисленных задач в современной инженерной практике наиболее востребован фланцевый циркуляционный насос моноблочной конструкции с мокрым ротором. Данная компоновка предполагает, что ротор электродвигателя находится непосредственно в перекачиваемой среде, которая выполняет функции смазки подшипников скольжения и охлаждения обмоток статора, изолированного герметичным стаканом. Отсутствие сальниковых уплотнений на валу полностью устраняет риск внешних протечек, что критически важно для помещений тепловых пунктов, где требуется соблюдение высокой чистоты и безопасности. Класс защиты электрооборудования IP54 гарантирует работоспособность двигателя в условиях повышенной влажности и запыленности, характерных для подвальных и отдельно стоящих сооружений. Такие агрегаты специально рассчитаны на длительную эксплуатацию в диапазоне температур от -10 °C до +130 °C и рабочее давление до 16 бар (PN16), что полностью покрывает требования большинства закрытых систем отопления и ГВС многоквартирных жилых комплексов, офисных центров и промышленных предприятий. Материалы проточной части (чаще всего чугун с антикоррозионным покрытием или нержавеющая сталь) подбираются с учетом химического состава сетевой воды, предотвращая образование отложений и коррозионный износ рабочих колес.

Требования к насосам в тепловых пунктах по ГОСТ и СП

• Герметичность соединений: Все фланцевые стыки должны соответствовать требованиям ГОСТ 12815 и обеспечивать класс герметичности «А» (полное отсутствие видимых утечек) при проведении гидравлических испытаний давлением, превышающим рабочее в 1,25–1,5 раза.
• Температурная стойкость материалов: Уплотнительные прокладки и материалы корпуса должны сохранять свои физико-механические свойства без деструкции и потери упругости в рабочем диапазоне температур теплоносителя до 130–150 °C согласно СП 41-101-95.
• Вибрационная надежность: Уровень вибрации корпусных деталей насоса в месте установки подшипников не должен превышать значений, установленных ГОСТ ISO 10816-3, для предотвращения усталостного разрушения сварных швов трубопроводов и ослабления болтовых соединений.
• Энергетическая эффективность: Оборудование должно соответствовать классам энергоэффективности IE3 или выше (по ГОСТ Р 51677), а конструкция проточной части обеспечивать высокий КПД в рабочей точке характеристики для минимизации эксплуатационных затрат на электроэнергию в течение отопительного сезона.

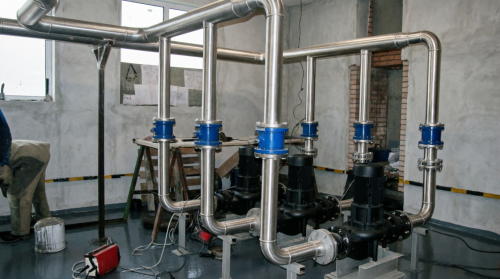

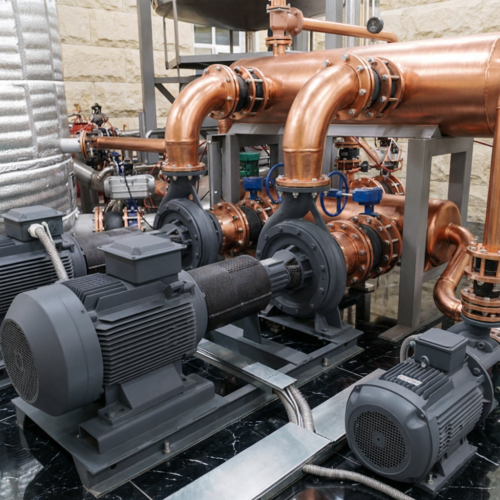

Промышленные кейсы: от химии до ЖКХ

Сфера применения фланцевого насосного оборудования охватывает критически важные отрасли промышленности, где отказ системы циркуляции или подачи среды может привести к технологической катастрофе, экологическому ущербу или остановке жизнеобеспечения целых районов. В химической промышленности требования к материалам проточной части и герметизирующим элементам диктуются высокой агрессивностью перекачиваемых сред. При транспортировке концентрированных кислот (серной, соляной), щелочей или органических растворителей стандартный чугун неприменим из-за риска сквозной коррозии. Здесь используются специализированные агрегаты с корпусами и рабочими колесами из аустенитной нержавеющей стали марок AISI 316L или высоколегированных сплавов типа Hastelloy. Критическим узлом становится система уплотнения: для предотвращения утечек токсичных паров применяются торцевые уплотнения с кольцами из фторопласта (PTFE) или графита, устойчивыми к химическому воздействию в широком температурном диапазоне. Фланцевое присоединение в таких условиях является единственно возможным вариантом, так как позволяет использовать прокладки из тефлона или паронита с металлической оплеткой, обеспечивая абсолютную изоляцию опасной среды от персонала и окружающей среды при давлениях до 25–40 бар.

В энергетическом секторе, особенно на тепловых электростанциях и крупных промышленных котельных, ключевой задачей является надежная подпитка паровых и водогрейных котлов. Насосы подпитки работают в условиях экстремально высокого давления (до 100 бар и выше) и температур, близких к точке кипения воды. Любая разгерметизация на всасывающем патрубке может привести к кавитации, разрушению рабочего колеса и аварийному останову энергоблока. Поэтому здесь применяются многоступенчатые секционные насосы с усиленными фланцевыми соединениями класса PN63 или PN100, где каждый стык рассчитан на колоссальные осевые нагрузки. Надежность крепления и возможность оперативной замены уплотнений без резки трубопровода делают фланцевую схему безальтернативной для обеспечения непрерывности генерации тепловой и электрической энергии.

В сфере жилищно-коммунального хозяйства (ЖКХ) масштабы задач определяются необходимостью бесперебойного снабжения водой миллионов потребителей. Городские насосные станции холодного и горячего водоснабжения эксплуатируются в режиме 24/7, часто с обязательным резервированием агрегатов по схеме «рабочий-резервный». Здесь на первый план выходит ремонтопригодность и долговечность соединений, подверженных постоянным гидравлическим ударам при пусках и остановах. Для магистральных сетей большого диаметра, где расход теплоносителя исчисляется сотнями кубических метров, стандартным решением является насос отопления фланцевый с производительностью от 50 м³/ч и выше. Такие агрегаты устанавливаются на подающих и обратных линиях центральных тепловых пунктов, обеспечивая циркуляцию огромных объемов воды через километры трубопроводов. Компактные резьбовые модели физически не способны пропустить такой расход без критических потерь напора, а их соединение с трубами диаметром DN150–DN300 было бы технологически невозможным.

Основой стабильной работы систем теплоснабжения многоквартирных домов и социальных объектов выступает фланцевый циркуляционный насос, интегрированный в кольцевую схему движения теплоносителя. Его задача — компенсировать гидравлическое сопротивление сети и поддерживать расчетный перепад давлений между подачей и обраткой независимо от погоды и режима потребления тепла абонентами. В крупных системах, где длина трассы достигает нескольких километров, отказ одного такого узла приводит к остыванию десятков зданий за считанные часы. Фланцевое исполнение позволяет быстро демонтировать вышедший из строя агрегат и установить запасной в течение 30–40 минут, минимизируя время простоя и предотвращая размораживание системы в зимний период. Возможность использования сменных прокладок различной толщины и материалов позволяет адаптировать одно и то же оборудование под разные условия эксплуатации, меняя температуру среды с летнего режима ГВС на зимний режим отопления без замены самого насоса. Такая универсальность и надежность делают фланцевые соединения золотым стандартом для инфраструктуры, от которой зависит комфорт и безопасность жизни в современных городах.

Монтаж и обслуживание: как избежать протечек

Долговечность и герметичность любого фланцевого соединения определяются не столько качеством самого оборудования, сколько строгостью соблюдения технологии монтажа. Фундаментальной ошибкой, ведущей к 90% всех инцидентов с разгерметизацией, является игнорирование требования по соосности трубопровода и присоединительных патрубков насоса. Даже минимальный угловой перекос или параллельное смещение осей создает неустранимый изгибающий момент на корпусе агрегата. При попытке стянуть такие фланцы болтами возникает неравномерное распределение давления на уплотнительную прокладку: с одной стороны материал может быть раздавлен чрезмерным усилием, а с противоположной — остаться недостаточно сжатым для создания барьера. В условиях эксплуатации, когда система подвергается температурному расширению и вибрациям, этот дисбаланс приводит к постепенной потере упругости уплотнителя и образованию свища. Поэтому перед установкой крепежа обязательна прецизионная выверка положения труб с использованием лазерных нивелиров или щупов, допуская отклонения не более 1–2 мм на диаметр условного прохода.

Критическим этапом сборки является процедура затяжки болтового соединения. Хаотичная или последовательная затяжка гаек по кругу категорически запрещена, так как она перекашивает фланец, деформируя его плоскость и нарушая геометрию контакта. Единственно верным методом является перекрестная затяжка («звездой»): сначала предварительное усилие прикладывается к противоположным парам болтов для равномерного прилегания поверхностей, затем момент увеличивается поэтапно до номинального значения. Использование динамометрического ключа обязательно, особенно для систем высокого давления, где недотяг ведет к протечке, а перетяг — к разрушению резьбы шпилек или текучести материала фланца. Не менее важен выбор уплотнительного элемента: применение самодельных прокладок из неподходящих материалов (например, резины вместо паронита для пара) или использование изделий с истекшим сроком годности недопустимо. Прокладка должна быть сертифицирована под конкретные параметры среды (давление, температура, химический состав) и соответствовать типу уплотнительной поверхности фланца (гладкая, с рисками, шип-паз).

Завершающим этапом, подтверждающим качество работ, являются гидравлические испытания смонтированного узла. Система заполняется водой, давление плавно повышается до испытательного значения (обычно в 1,25–1,5 раза выше рабочего), и проводится визуальный осмотр всех стыков на предмет капельной течи или «потения». Только после успешного прохождения этих испытаний оборудование допускается к эксплуатации. Важно понимать аксиому: даже самый качественный и дорогой фланцевый насос, изготовленный с микронной точностью, неизбежно даст течь при нарушении культуры монтажа. Надежность системы определяется самым слабым звеном, которым часто становится неправильно установленное соединение, а не сам агрегат. Регулярное обслуживание должно включать периодическую проверку момента затяжки болтов после первых циклов нагрева и охлаждения, так как материалы прокладок могут давать усадку, требующую компенсации подтяжкой.

Чек-лист монтажа фланцевого насоса

• Контроль соосности: Проверка отсутствия углового и параллельного смещения осей трубопровода и патрубков насоса с допуском не более 0,5 мм на 100 мм диаметра; запрет на принудительное стягивание фланцев за счет болтов.
• Подготовка поверхностей: Очистка зеркал фланцев от грязи, окалины и старой краски; проверка отсутствия глубоких царапин и раковин; установка новой сертифицированной прокладки строго по центру без использования герметиков (если не предусмотрено конструкцией).
• Затяжка крепежа: Выполнение затяжки болтов динамометрическим ключом в три этапа по перекрестной схеме (30%, 70%, 100% от номинального момента) для обеспечения равномерного сжатия уплотнения.
• Гидравлическое тестирование: Проведение испытаний давлением, превышающим рабочее на 25–50%, с выдержкой не менее 10 минут и визуальным контролем отсутствия протечек в зоне фланцевого стыка перед вводом в эксплуатацию.

Выбор по характеристикам: давление, температура, среда

Инженерный подбор насосного оборудования с фланцевым присоединением базируется на строгом соответствии материалов проточной части и типа уплотнений физико-химическим параметрам перекачиваемой среды. Ошибки на этом этапе ведут не только к потере герметичности, но и к катастрофическому разрушению узлов под воздействием коррозии или термических нагрузок. Для систем циркуляции чистой воды, теплоносителей на водной основе и нейтральных сред с температурой до 110–115 °C наиболее экономически эффективным и технически обоснованным решением является использование корпусов из серого чугуна (марки СЧ20 или СЧ25). Чугун обладает достаточной прочностью для давлений до PN16 (16 бар) и отличными литейными свойствами, позволяющими создавать сложные гидравлические профили. В качестве уплотнительного элемента в таких условиях стандартом является паронитовая прокладка, которая сохраняет эластичность и герметизирующую способность при циклических нагревах до 250 °C, обеспечивая надежное перекрытие микронеровностей фланцев.

При работе с агрессивными химическими средами, включая кислоты, щелочи, растворители или морскую воду, требования к материалам ужесточаются многократно. Углеродистые стали и чугун в таких условиях подвержены быстрой коррозии, поэтому единственным допустимым вариантом становится исполнение проточной части из аустенитной нержавеющей стали (AISI 304, AISI 316L) или высоколегированных сплавов. Критически важным становится и выбор материала уплотнений: стандартный паронит может быть разрушен кислотой, поэтому применяются прокладки из этилен-пропиленового каучука (EPDM), обладающего высокой стойкостью к щелочам и перегретому пару, или из фторопласта (PTFE), который инертен практически ко всем известным химическим реагентам. Фторопластовые уплотнения часто используются в виде спирально-навитых конструкций с металлическим сердечником для повышения механической прочности при высоких давлениях.

Для систем, работающих под давлением свыше 16 бар (классы PN25, PN40 и выше), конструкция фланцевого узла должна быть усиленной. Плоские приварные фланцы в таких условиях неприменимы из-за риска изгиба под нагрузкой; обязательным стандартом становятся воротниковые (приварные встык) фланцы, обеспечивающие максимальную жесткость соединения и возможность контроля качества сварного шва. Герметизация таких стыков требует перехода от мягких неметаллических прокладок к металлическим или комбинированным уплотнениям (спирально-навитые, металлические кольца овального сечения), которые работают за счет пластической деформации металла, исключая выдавливание уплотнителя под действием экстремального давления.

В контексте систем теплоснабжения выбор оборудования диктуется параметрами тепловой сети. Насос отопления фланцевый должен строго соответствовать расчетным режимам источника тепла: для большинства городских сетей это рабочее давление PN16 и температурный график 110/70 °C (или 95/70 °C). Превышение этих параметров требует пересмотра конструкции в сторону более высоких классов прочности, а работа на пониженных температурах с использованием избыточно мощных материалов ведет к неоправданному удорожанию системы без выигрыша в надежности. Грамотный баланс между характеристиками среды, материалом корпуса и типом уплотнения гарантирует долгий срок службы оборудования и отсутствие аварийных ситуаций в течение всего отопительного сезона.

Будущее фланцевых насосов: цифровизация и стандарты

Эволюция насосного оборудования с фланцевым присоединением движется в сторону глубокой интеграции с системами промышленного интернета вещей (IIoT) и повышения уровня автономности. Ключевым трендом становится оснащение агрегатов встроенными интеллектуальными датчиками, непрерывно мониторящими давление во всасывающем и напорном патрубках, температуру корпуса и уровень вибрации. Эти данные в реальном времени передаются в единую систему диспетчеризации, позволяя алгоритмам искусственного интеллекта прогнозировать остаточный ресурс уплотнений и подшипников задолго до возникновения критической ситуации. Технология удаленного мониторинга состояния торцевых уплотнений и фланцевых стыков позволяет перейти от планово-предупредительных ремонтов к обслуживанию по фактическому состоянию, исключая внеплановые простои из-за внезапных разгерметизаций.

Параллельно происходит глобальная унификация присоединительных размеров. Отрасль постепенно переходит на единый международный стандарт ISO 7005, который гармонизирует требования европейских (PN), американских (Class) и российских (ГОСТ) норм. Это упрощает логистику запасных частей, позволяет использовать взаимозаменяемую арматуру разных производителей и снижает риски ошибок при монтаже в международных проектах. Конструктивно развивается направление модульных насосных агрегатов, где фланцевые узлы спроектированы для максимально быстрой замены проточной части или двигателя без демонтажа трубопроводной обвязки, что критически важно для объектов с высокими требованиями к непрерывности процесса.

Несмотря на появление новых материалов и цифровых интерфейсов, физический принцип болтового соединения остается неизменным благодаря своей доказанной надежности. В условиях ужесточения экологических норм и требований к промышленной безопасности именно фланцевый насос сохраняет статус безальтернативного стандарта для ответственных систем, где приоритетами являются гарантированная герметичность, долговечность эксплуатации и полное соответствие строгим государственным и международным нормативам.
