Монтажная струбцина: размеры, назначение и выбор балочного зажима для инженерного монтажа

На стройке и при монтаже инженерных систем часто возникает задача: как быстро и надежно закрепиться к балке, швеллеру или двутавру, не сверля металл и не используя сварку. Сверление может ослабить конструкцию и потребовать дополнительных согласований, а сварка на действующих объектах нередко запрещена по требованиям безопасности и пожарным регламентам. В таких ситуациях выручает монтажная струбцина, которую также называют балочным (лучевым) зажимом.

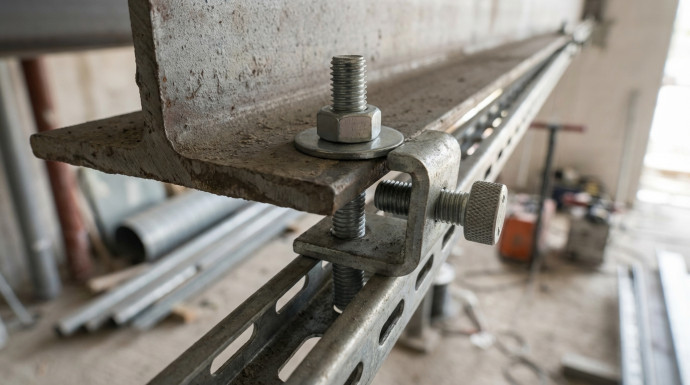

Монтажная струбцина зажимается на полке балки с помощью винта, а в резьбовую часть вкручивается шпилька. В результате вы получаете точку подвеса для воздуховодов, кабельных лотков, труб, светильников и других элементов. При грамотном подборе струбцина ускоряет монтаж, снижает риски ошибок на объекте и помогает держать качество работ на стабильном уровне.

Что такое «размер» монтажной струбцины и как его понимать

Покупатели часто ищут «струбцина монтажная размеры», подразумевая габариты изделия. Но в инженерном крепеже размер монтажной струбцины чаще всего определяется не длиной и шириной корпуса, а рабочими параметрами, влияющими на совместимость и безопасность узла подвеса. Поэтому правильнее считать размером сочетание нескольких характеристик.

Чтобы не ошибиться при заказе, всегда смотрите на параметры, которые напрямую отвечают за то, подойдет ли струбцина к вашей металлоконструкции и выдержит ли нагрузку на подвесе.

• Резьба под шпильку — наиболее распространены М8, М10 и М12.
• Диапазон захвата — какую толщину полки балки или профиля можно надежно обжать.
• Допустимая рабочая нагрузка — показатель, от которого зависит безопасность подвеса.
• Тип балки и посадка — форма губок и геометрия корпуса должны подходить к полке и кромке.
• Материал корпуса и винта — влияет на прочность, износ резьбы и стабильность затяжки.
• Покрытие — определяет стойкость к коррозии в конкретной среде эксплуатации.

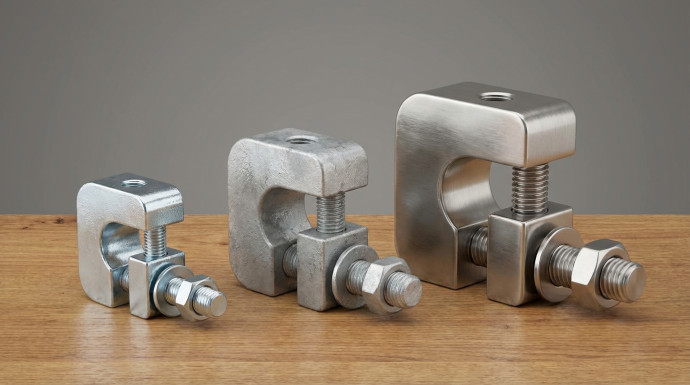

Струбцина монтажная: размеры какие бывают на практике

В российском строительстве и при монтаже инженерных систем чаще всего используются монтажные струбцины под шпильку М8, М10 и М12. Это связано с распространенностью шпилек и гаек этих типоразмеров, удобством закупки и типовыми проектными решениями. Важно понимать: два изделия с одинаковой маркировкой по резьбе могут отличаться диапазоном захвата и нагрузочными характеристиками.

Ниже приведена практическая логика выбора типоразмера по резьбе. Она помогает быстро сориентироваться, но не заменяет проверку паспортных данных и расчет нагрузки узла подвеса.

• М8 — чаще применяют для легких подвесов: небольшие участки кабельных лотков, элементы с частым шагом крепления, локальные подвесы оборудования малой массы.
• М10 — универсальный вариант для большинства задач: вентиляционные трассы, лотки средней нагрузки, типовые подвесы в коммерческих и промышленных зданиях.
• М12 — используют, когда требуется запас по прочности и жесткости узла: тяжелые линии, увеличенное плечо подвеса, повышенные требования к надежности, сложные участки трасс.

Отдельно стоит подчеркнуть значение диапазона захвата. Если толщина полки балки больше, чем допускает струбцина, вы получите «почти затянули, но не зажали». На глаз это выглядит как установленный крепеж, а по факту узел работает неправильно и может сорваться при нагрузке или вибрациях. Поэтому при заказе важно сверить толщину полки балки и рабочий диапазон зажима.

Назначение монтажной струбцины: для чего используется и где особенно полезна

Монтажная струбцина предназначена для создания точки подвеса к металлоконструкциям без вмешательства в их несущую часть. Это особенно важно на объектах, где нельзя сверлить, запрещено выполнять огневые работы или требуется максимально быстрый монтаж с повторяемым качеством узлов.

Если подходить к выбору с позиции потребителя, то проще всего начать с вопроса: что именно вы подвешиваете и в каких условиях будет работать система. Это сразу задает требования к типоразмеру, материалу и покрытию.

• Вентиляция и воздуховоды — монтажные струбцины применяются для подвеса трасс, особенно там, где нет возможности использовать анкера в перекрытии или нужно крепление именно к балке.
• Кабельные лотки и короба — удобны при монтаже протяженных линий в производственных и складских помещениях, где много металлоконструкций.
• Трубные линии и инженерные коммуникации — подходят для узлов подвеса, где требуется аккуратное крепление к балке без сварки.
• Светотехнические системы — используются для подвеса светильников и несущих профилей в промышленных помещениях.
• Монтаж на действующих объектах — позволяют снизить шум, грязь и риски, связанные со сверлением и сваркой.

Как выбрать струбцину: критерии, которые реально влияют на результат

Ошибки в подборе монтажной струбцины часто происходят не из-за «не того размера М10 вместо М12», а из-за мелочей, которые кажутся второстепенными. Например, не учли среду эксплуатации, перепутали нагрузку с «примерным весом», не проверили диапазон захвата или взяли изделие из мягкого металла, у которого быстро срывается резьба.

Ниже — практический алгоритм, по которому работает грамотное снабжение и инженерный участок. Он помогает выбирать крепеж осознанно и снижает риск переделок.

• Определите реальную нагрузку — учитывайте вес линии, оборудования, запаса прочности, а также возможные динамические воздействия.
• Проверьте геометрию балки — измерьте толщину полки, оцените доступ к месту установки и возможность затяжки винта.
• Выберите резьбу шпильки — типоразмер должен соответствовать вашей системе подвеса и доступным метизам на объекте.
• Оцените материал корпуса и винта — именно эти элементы несут основную ответственность за надежность зажима.
• Подберите покрытие под условия — влажность, температура, агрессивные пары и уличная эксплуатация требуют разных решений.
• Проверьте документальную базу — характеристики, указанные нагрузки, партия и производитель важны для контроля качества и сдачи объекта.

Почему важен правильный выбор материала

Монтажная струбцина кажется простой деталью, но по сути она работает как силовой узел. Корпус воспринимает зажимные усилия, а винт и резьбовые элементы отвечают за стабильность затяжки. Если материал слабый или нестабильный по качеству, на объекте начинаются типичные проблемы: «повело корпус», «слизало резьбу», «винт не держит момент затяжки», «зажим проворачивается на полке».

С точки зрения безопасности и экономики важно помнить: переделка подвесов на высоте, простой работ и риски повреждения оборудования обходятся дороже, чем разница в цене между качественной струбциной и случайным аналогом. Поэтому материал корпуса, качество резьбы и надежность винта — это не маркетинг, а реальная эксплуатационная ценность.

Оцинкованная струбцина и другие покрытия: что выбрать под ваши условия

На российском рынке чаще всего встречаются оцинкованные монтажные струбцины. Это разумный вариант для большинства помещений и стандартных инженерных зон. Но если объект сложный по влажности или работает на улице, к покрытию нужно относиться так же внимательно, как к типоразмеру резьбы.

Чтобы быстрее ориентироваться, полезно понимать, какие решения по защите металла встречаются чаще всего и в каких случаях они оправданы.

• Цинковое покрытие — базовая защита от коррозии для стандартных условий эксплуатации в помещениях.
• Усиленная защита для влажных зон — применяется, когда крепеж работает в среде с повышенной влажностью или частыми перепадами температур.
• Окрашенные решения — могут встречаться как дополнительная защита или для задач, где важна визуальная идентификация.
• Нержавеющие варианты — уместны там, где коррозионные риски особенно высоки и важно исключить ржавление в долгую.

Какие производители делают наиболее качественные монтажные струбцины

На практике «качество» для монтажной струбцины — это повторяемость геометрии, стабильность резьбы, надежность винта, предсказуемая работа под нагрузкой и понятная идентификация продукции. В российском сегменте инженерного крепежа встречаются как крупные бренды, так и производственные серии под технические условия, которые хорошо работают при стабильном контроле партии.

При выборе производителя важно оценивать не только узнаваемость, но и способность поставщика обеспечить поставку нужного типоразмера без пересортицы, а также предоставить характеристики для согласования и сдачи объекта.

• Крупные системные бренды инженерного крепежа — часто дают стабильный уровень качества и предсказуемые характеристики по сериям.
• Производственные серии для промышленных объектов — могут быть сильными по надежности при хорошем контроле металла и резьбы.
• Поставщики с широкой номенклатурой метизов — удобны тем, что позволяют закрывать узел подвеса комплектом, а не «собирать по рынку».

Оптовая продажа монтажных струбцин от компании KREPCO: большой выбор и быстрая доставка

Для снабжения строительных компаний и монтажных организаций критично не просто купить струбцины, а закрыть потребность узлом: струбцина, шпилька нужной длины, гайки, шайбы и сопутствующий крепеж. Когда это закупается в одном месте, вы снижаете риск пересортицы, ускоряете комплектацию и экономите время бригад на объекте.

Компания KREPCO специализируется на крепеже и метизах для задач строительства и монтажа. Это удобно, когда вам нужно собрать оптовую поставку под конкретный объект: подобрать монтажные струбцины нужных типоразмеров, согласовать количество, обеспечить комплектность и получить поставку в срок. Если вы работаете с постоянными объемами, оптовый формат особенно выгоден: легче поддерживать складскую доступность и стабильно закрывать потребности монтажных участков.

Практический совет для закупки: фиксируйте типоразмер (М8, М10 или М12), диапазон захвата под вашу балку, условия эксплуатации (влажность, улица, агрессивная среда) и требуемую нагрузку. Тогда поставщик сможет предложить релевантные позиции и собрать поставку максимально быстро, без «угадываний» и лишних возвратов.

Вывод: как выбрать монтажную струбцину без ошибок и переделок

Монтажная струбцина — это не «просто зажим», а силовой элемент подвеса. Правильный выбор начинается с понимания размеров в инженерном смысле: резьба под шпильку, диапазон захвата и рабочая нагрузка. Затем учитываются материал корпуса, качество винта и покрытие под условия эксплуатации. Такой подход снижает риск срывов, проворотов и коррозии, а монтаж становится быстрым и предсказуемым.

Если вы закупаете крепеж для строительно-монтажных задач в России и вам важно закрывать потребность комплектно, оптовая поставка через KREPCO помогает собрать необходимые позиции в одном заказе и быстрее обеспечить объект всем, что нужно для надежных подвесов и креплений.
